一种应用于配网导线固定的新型防风阻尼线夹

  完成单位：国网浙江省电力有限公司舟山供电公司

主要完成人：汪宇怀、王勇、王震、周健科、甘纯、叶军辉、张引贤、王赛波、唐俏俏、吴晓俊

一、研发背景

舟山地处浙江省东北部，属于典型的亚热带季风气候，四面环海，由于海岛特殊的地理环境，配电网常年运行在大风速、重盐雾、高湿度环境，运行环境非常恶劣；且舟山在6月到10月间经常遭受台风影响，台风周期一年平均72天，运行环境更加恶劣。在大风速、重盐雾、高湿度环境下，运行中10千伏配电线路经常发现受风速主因影响再加上腐蚀因素叠加，扎线、瓷瓶、导线等接触部分出现扰动、摩擦，长时间影响下出现：

1.扎线扎的过紧，扎破导线绝缘层，严重者引发导线断线，从而引发线路故障停电；

2.导线长时间摆动，扎线逐渐松动最后脱开，导线飞出与横担等接触，引发线路故障。

这种现象全市各地都有出现，但在离岛、悬水小岛等风力较大、腐蚀更严重地方更为突出。且故障发生后受制于网架薄弱、自动化覆盖率不高和故障查找装置不足等问题，通常查找、修复时间较长，普遍在2个小时以上。且部分故障在海岛上，交通不便，修复时间更长，抢修费用和人力成本也更大。据不完全统计，国网浙江省电力有限公司舟山供电公司（以下简称“国网舟山供电公司”）每年受该问题引发故障在80起以上，占全年各类故障次数的20%以上，急需采取有力措施予以替代完善。

二、发明团队介绍

团队核心成员共6人，均为国网舟山供电公司员工，具体情况表1。

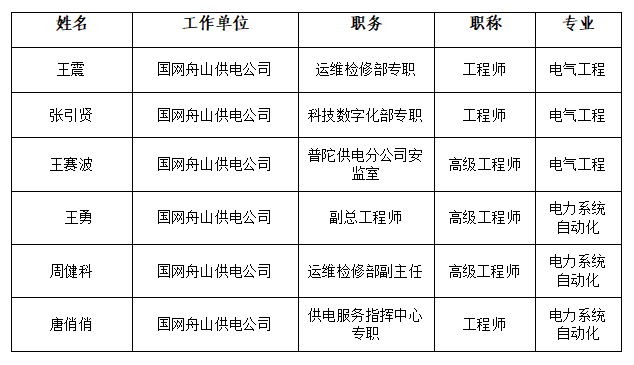

表1  发明团队人员表

三、成果(专利)简介

防风阻尼线夹，是一种用于固定绝缘导线或钢线铝绞线在瓷瓶上的装置，用于取代传统扎线绑扎固定方式。防风阻尼线夹，包括左线夹座、右线夹座、压板等部分组成。防风阻尼线夹的左线夹座和右线夹座上的凹槽的左右两端为渐大的喇叭口。喇叭口形状主要考虑导线由自由状态向锚固状态转变过程，应变幅度逐级变小，使导线和线夹受力接触面更大，防止应力集中。线夹主体采用高强度铝合金，在考虑海边盐雾腐蚀的情况下，还可对铝合金表面进行喷塑处理。

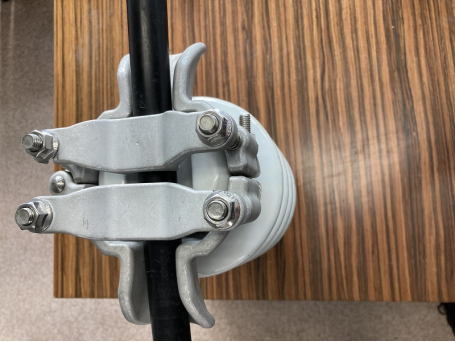

图1 防风线夹实固定导线实物照片

安装上防风阻尼线夹后，能够在强台风环境下，导线不会从瓷瓶处跳线，在微风环境下，能够阻止导线的磨损，防止导线断裂，从而提高线路运行的可靠性，取得良好的经济效益和社会效益。

四、成果（专利）转化情况介绍

1.授权专利情况：专利类别：实用新型专利，专利名称：一种防风线夹，专利号ZL2021209244878，申请日期2021年4月29日；详见附件1.实用新型专利-一种防风线夹-ZL2021209244878。

2.成果转化情况：已与国网新兴科技公司完成成果转化，总许可费用60万元，并委托双创中心完成挂牌许可，许可年限7年，许可收益按照比例双方分成，同时产品超出一定数量后再进行额外提成分红，实现成果价值收益的最大化。详见附件2.一种应用于配网导线固定的新型防风阻尼线夹合作实施合同。

五、经济效益与社会效益介绍

1.经济效益：

在舟山地区应用防风阻尼线夹后，台风、强风环境下因扎线断线、导线跳线、导线破损等故障下降85%，可减少故障抢修和电量损失等经济损失200万元以上。同时完成成果转化后，扣除挂牌交易费后，获取转化收益34.92万元。

2.社会效益：

（1）显著降低故障发生概率以及抢修、运维成本，提升电网安全运行水平；

（2）有效减少停电时间，提高供电质量和用户满意度，助力舟山营商环境优化和供电可靠性提升。
