一、成果简介：

“美林M·Live天地超高效空调系统项目”是广州供电局开展客户用能全旅程的多元化服务推动的项目。项目由广州供电局前台客服经理收集客户需求，经中台客服中心分派，由后台南网能源公司承接，为客户实施。项目地处广州天河区国际金融城板块，为大型购物中心，总建筑面积80726m²，内设宜家家居及多家知名品牌商户，总供冷面积66129m²，制冷机房总装机容量3950RT。为降低运营成本，增强竞争力，将项目打造成广州市绿色节能标杆综合体，业主要求冷水供水温度不高于7℃工况下空调制冷机房能效比EER≥5.4，项目通过竣工验收，空调制冷机房运行能效比EER为5.97。

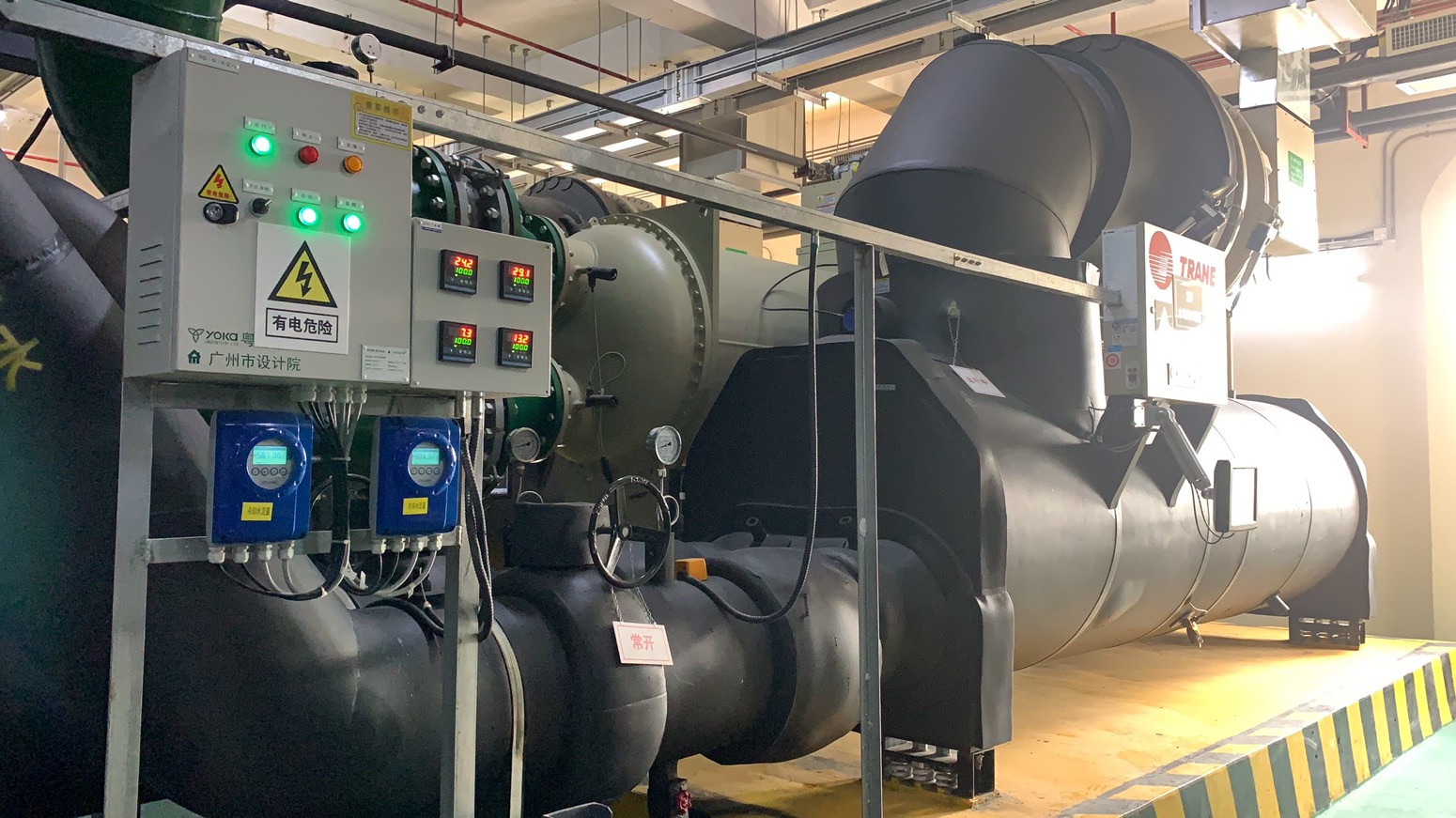

空调机房主机

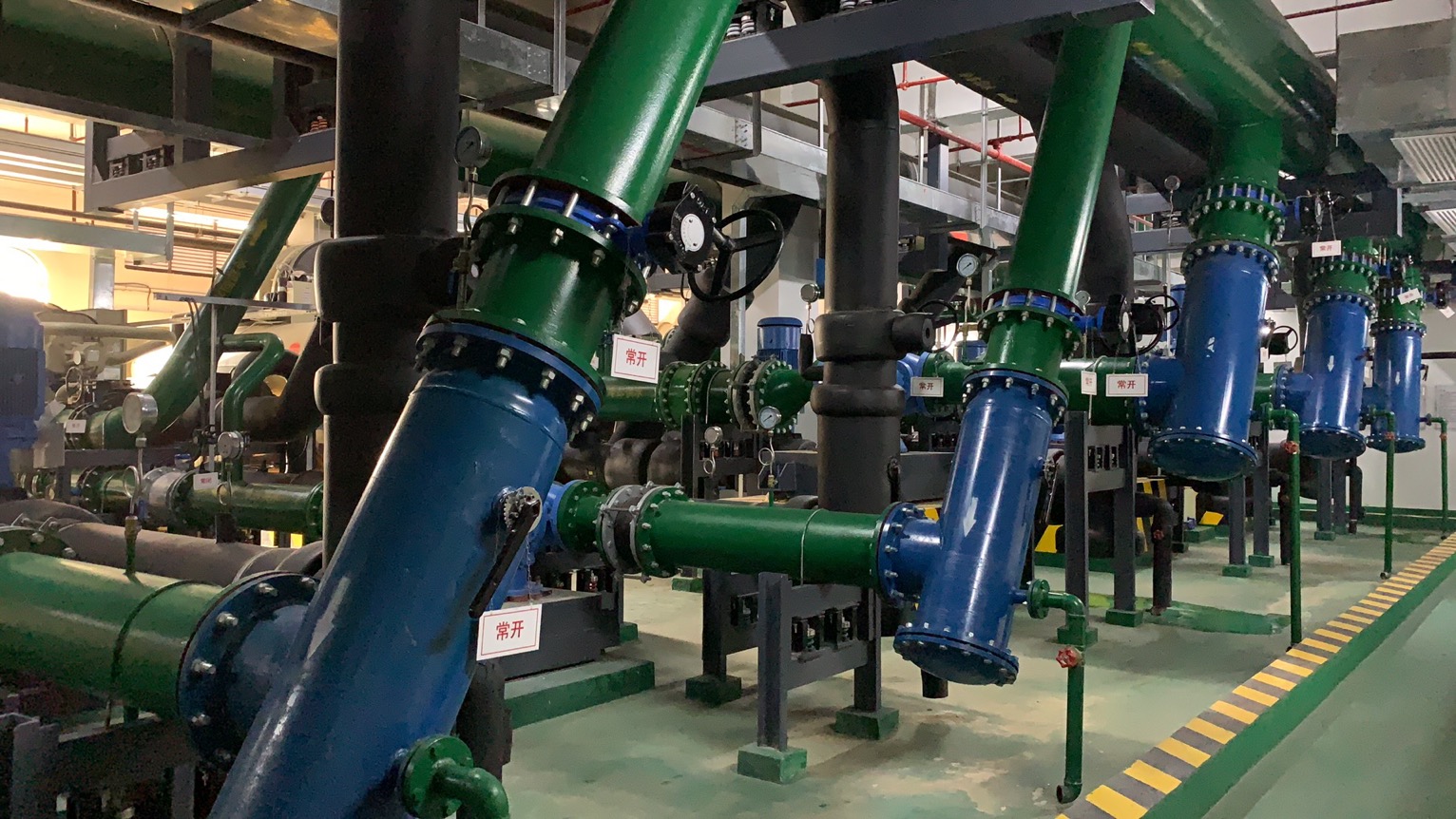

空调机房水泵

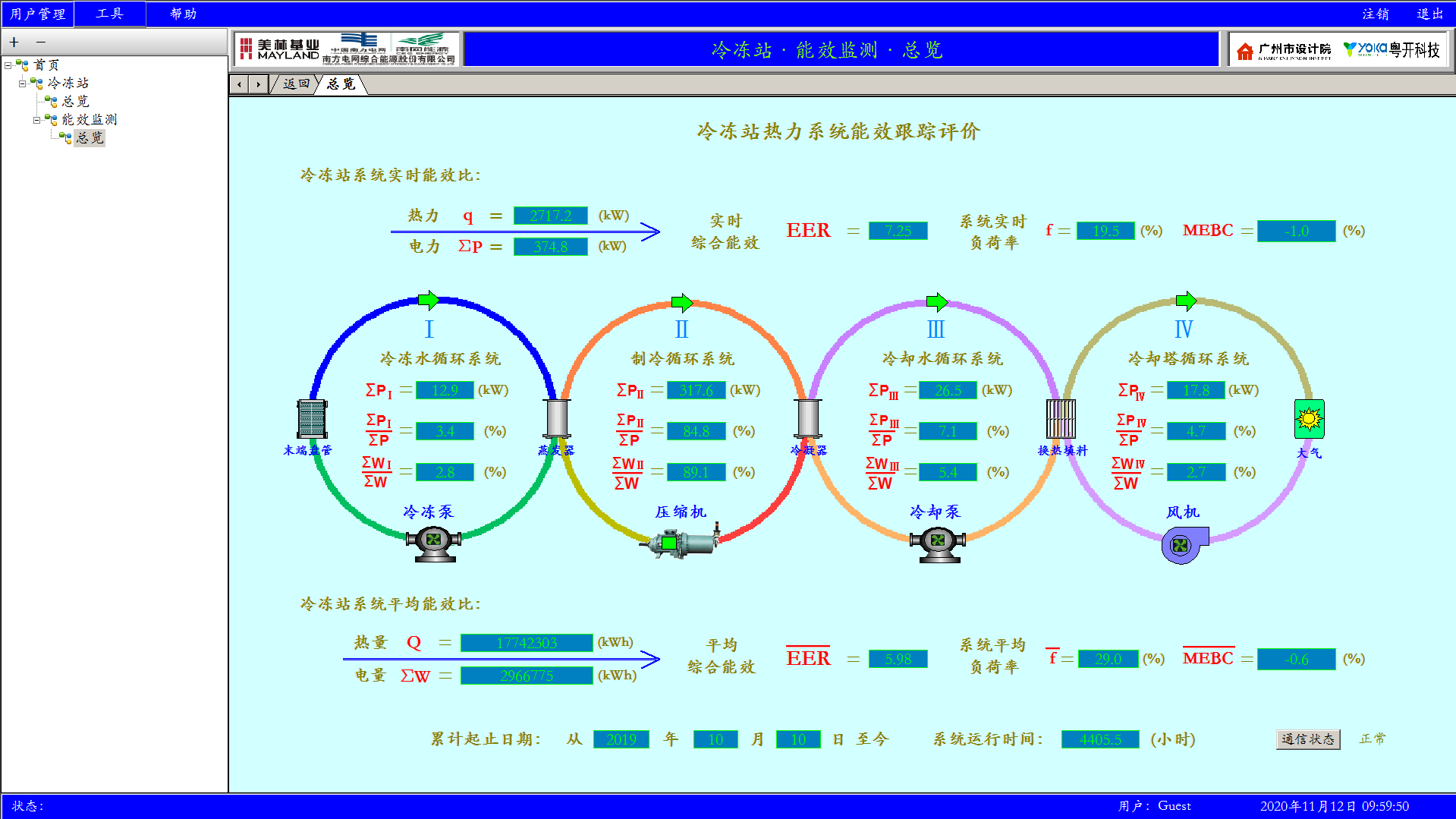

控制系统界面

二、技术优势及性能指标：

（一）空调冷热源及水系统

商场制冷系统:设置冷冻水系统 1个。冷冻水泵、冷却水泵、冷却塔的容量与冷水机组容量相匹配。

冷冻水供回水温度分别为7°C/12°C，冷却水进出水温度为32°C/37°C。冷冻水泵选用变频水泵，水泵采用一次泵变流量技术。主环路流速控制在1.5m/s以内，比摩阻控制在100Pa/m以内，以满足冷冻水泵26m扬程的要求，防止末端水流量不足而引起冷量不够。末端冷冻水温度采用温差控制，保证动态的水力平衡以及保证实现热力按需分配。

冷却水泵选用定频水泵,水泵采用一次泵定流量技术。

（二）自动控制系统

1、冷(热)水系统

冷水机组.冷冻水泵.冷却水泵.冷却塔.电动水阀一一对应联锁运行,根据系统冷负荷变化,自动或手动控制冷水机组的投入运转台数(包括相应的冷冻水泵. 冷却水泵.冷却塔).开机程序:电动水阀→冷却水泵水泵)→冷却塔风机→冷冻水泵→冷水机组,停机程序则相反,而冷冻水泵,冷却水泵亦可单独手动投入运转。

为了利于管网运行正常，冷冻水供回水总管间设置自力式压差旁通装置调节运行。系统根据冷量用自动监测流量、温度等参数计算出冷量，自动发出信号，控制制冷主机及其对应水泵、冷却塔的运行台数。传感器设在负荷侧供、回水总干管上。

2、空调器（或新风空调器）

温度控制:由设置在回风口（或送风管）处的温度传感器,控制比例积分式水路电动二通阀动作(常闭式，关闭压差≥0.3MP,比例积分二通阀具有断电自动复位功能),调节水量,达到回风（或送风）,温度控制温控器为冷暖型。

3、风机盘管

一般风机盘管应配有风机三速手动开关和挂墙式温度控制器及双位式水路电动二通阀(常闭式，关闭压差≥0.3MP),温控器为冷暖型。

三、所属领域：

综合能源系统方向：能源供应技术

综合能源服务方向：综合能效服务技术

四、成熟度：

生产阶段

五、市场应用情况及经济效益分析：

按照调查统计，目前广州市大部分综合体的能效比EER在2.8～3.5之间。而本项目，空调制冷机房运行能效比EER为5.97，远高出市场平均水平，在能耗水平上，比其他大部分综合体的能耗降低40%以上。
